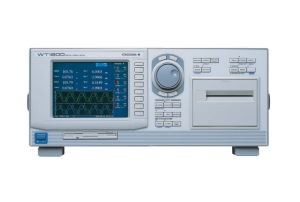

Penganalisis Daya Yokogawa WT 1800 adalah penyelesaian pengukuran yang ideal untuk menguji Kecekapan Produk, dan reka bentuk Penyongsang, Pemacu Motor, Sistem Pencahayaan, Bekalan Kuasa Tidak Terputus, Sistem Kuasa Pesawat, Uji Transformer dan peranti penukaran kuasa lain.

Ciri dan Spesifikasi:

● Lebar jalur voltan dan frekuensi semasa 5 MHz (khas -3 dB)

oDengan lebih 5 kali lipat lebih lebar daripada model sebelumnya Yokogawa WT 1600, WT 1800 menawarkan julat yang lebih luas, frekuensi yang diperlukan untuk frekuensi beralih yang lebih pantas, dan mampu menangkap isyarat beralih pantas dengan lebih tepat.

● Pengurangan ralat faktor daya rendah menjadi 0. 1% kuasa jelas

Ralat faktor daya adalah salah satu elemen penting untuk memastikan pengukuran ketepatan tinggi walaupun pada faktor kuasa rendah. WT 1800 telah mencapai ralat faktor kuasa (0. 1%) iaitu 2 / 3 model WT sebelumnya 1 600, di selain ketepatan daya asas yang tinggi ± 0. 1%.

● Julat voltan dan arus yang luas yang membolehkan input langsung

o Input langsung isyarat pengukuran memungkinkan untuk mengukur arus yang sangat kecil yang hampir tidak dapat diukur dengan sensor arus. WT 1800 menyediakan julat voltan input langsung dari 1. 5 V hingga 1 000 V (12 julat) dan arus masukan langsung dari { {1}} 0 mA hingga 5 A (9 rentang) atau dari 1 A hingga 50 A (6 julat).

● 0. 1 Pengukuran daya isyarat berkelajuan rendah Hz dan pengumpulan data berkelajuan tinggi maksimum {{}}} ms

oBatas frekuensi yang lebih rendah telah dikurangkan menjadi 0. 1 Hz dari 0 sebelumnya. 5 Hz (5 kali lebih rendah daripada model sebelumnya WT 1600) untuk memenuhi keperluan pengukuran daya pada kelajuan rendah. Tambahan pula, pengumpulan data berkelajuan tinggi pada kadar kemas kini data hingga 50 ms telah diwarisi. Sebagai tambahan kepada data pengukuran normal, hingga 500 data harmonik urutan dapat diukur dan disimpan secara serentak. Kadar kemas kini data dapat dipilih dari sembilan pilihan dari 50 ms hingga 20 s. * Pengukuran harmonik pada kadar kemas kini data 50 ms adalah mungkin hingga urutan ke 100.

● Julat voltan dan arus tertentu boleh dipilih

o Julat input voltan dan arus yang luas mempunyai kelebihan memperluas jangkauan aplikasi pengukuran. Walau bagaimanapun, kelemahannya adalah bahawa masa tindak balas julat automatik cenderung perlahan. Fungsi konfigurasi pelbagai menyelesaikan masalah ini. Oleh kerana hanya julat yang dipilih (julat pengukuran berkesan) yang dapat digunakan, julat dapat diubah ke atas atau ke bawah dengan lebih cepat.

● Sokongan untuk Teknologi Penjimatan Tenaga dan Pembangunan Tenaga Lestari

Pengukuran Harmonik Dual: Perspektif penggunaan tenaga yang cekap adalah meningkatkan permintaan bagi penyongsang untuk menukar kuasa AC 50 Hz atau 60 Hz ke kuasa DC, pengawal sambungan grid untuk mengawal aliran daya terbalik yang berlaku kerana berlebihan kuasa, dan pengecas / pengecas bateri. WT 1800 mampu mengukur serentak harmonik arus input dan output peranti ini secara serentak. Mencabar kebijaksanaan umum bahawa" pengukuran harmonik terhad pada satu baris," WT 1800 mampu melakukan pengukuran harmonik dua baris serentak. WT 1800 juga mampu mengukur hingga 50 urutan ke-0 harmonik walaupun pada frekuensi asas tinggi seperti frekuensi 400 Hz.

oSesuaikan Skrin Paparan: Perspektif penggunaan tenaga yang cekap adalah meningkatkan permintaan bagi penyongsang untuk menukar kuasa 50 Hz atau 60 Hz AC ke kuasa DC, pengawal sambungan grid untuk mengawal aliran daya terbalik yang berlaku kerana berlebihan kuasa, dan pengecas / pengecas bateri. WT 1800 mampu mengukur serentak harmonik arus input dan output peranti ini secara serentak. Mencabar kebijaksanaan umum bahawa" pengukuran harmonik terhad pada satu baris," WT 1800 mampu melakukan pengukuran harmonik dua baris serentak. WT 1800 juga mampu mengukur hingga 50 urutan ke-0 harmonik walaupun pada frekuensi asas tinggi seperti frekuensi 400 Hz.

Spesifikasi Yokogawa WT 1800 Power Analyzer merangkumi:

● Ketepatan Kuasa Asas: ± 0. 1%

● Ketepatan Daya DC: ± 0. 05%

● Voltan / Lebar Jalur Semasa: 5 MHz * 1 (- 3dB Khas)

o * 1: Tidak termasuk input arus terus dengan 50 Elemen input

● Kadar Persampelan: 2 MS / s (16-bit)

● Elemen Input: Hingga 6

o 5 A atau 5 elemen 0A

● Pengukuran Semasa: 100 µA hingga 55 A

Penganalisis kuasa Yokogawa WT1806-06 adalah sebahagian daripada siri WT 1800 dan mempunyai enam elemen 50 A dengan USB, GPIB dan Ethernet Interface.

SEWA Yokogawa WT 1800 (Panggilan untuk Ketersediaan)
